DATI TECNICI

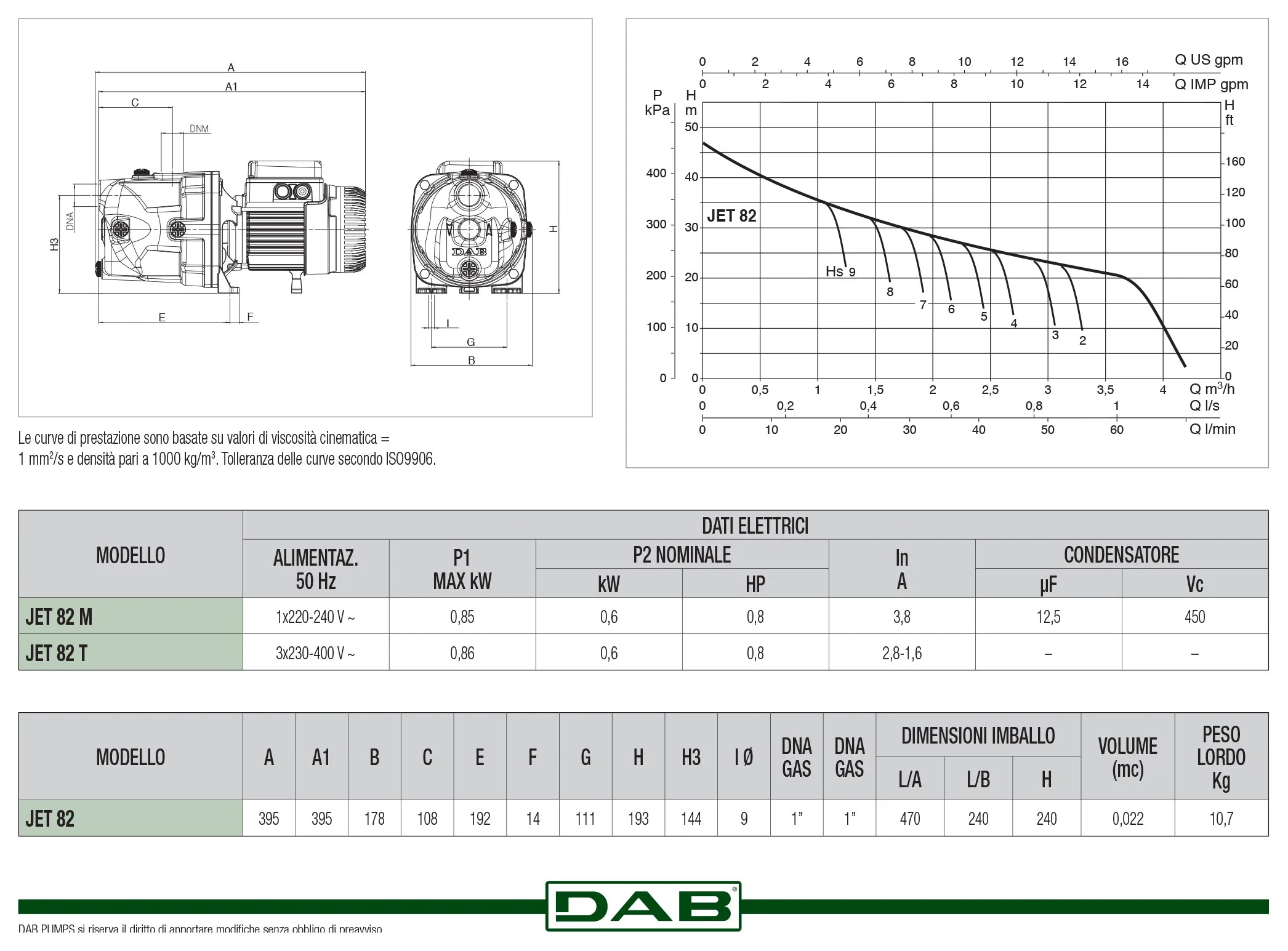

Campo di funzionamento:

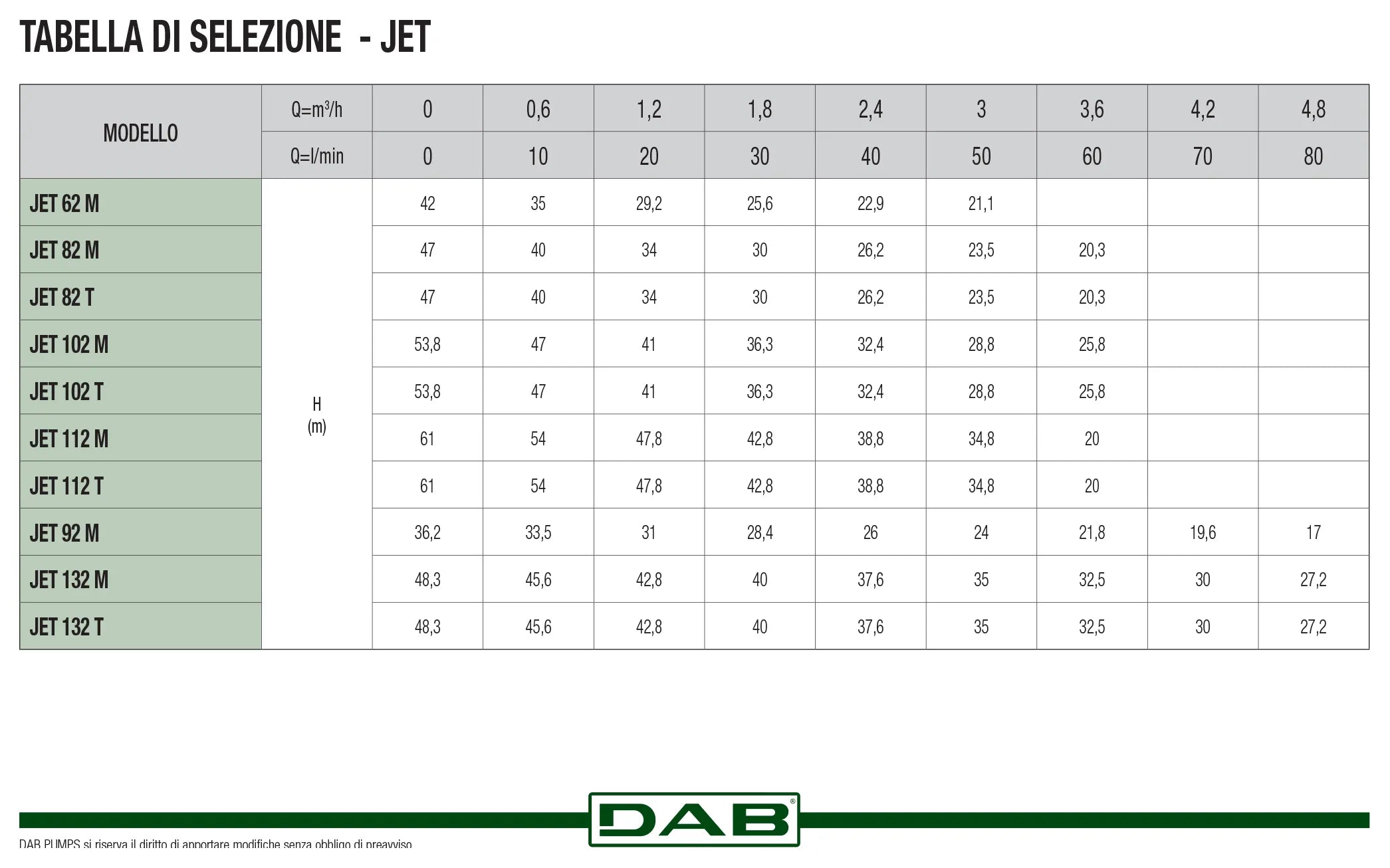

da 0,4 a 10,5 m3/h con prevalenza fino a 62 metri.
Liquido pompato:
pulito, libero da sostanze solide o abrasive, non viscoso, non aggressivo, non cristallizzato e chimicamente neutro, prossimo alle caratteristiche dell’acqua.
Campo di temperatura del liquido:
- da 0 °C a +35°C uso domestico (EN 60335-2-41)
- da 0 °C a +40°C per altri impieghi.
Massima temperatura ambiente: +40°C
Massima pressione di esercizio: 8 bar (800 kPa)
Installazione: fissa in posizione orizzontale.Esecuzioni speciali a richiesta: altre frequenze e/o tensioni.
Grado di protezione del motore: IP 44
Grado di protezione alla morsettiera: IP 55
Classe di isolamento: F
Tensione di serie:
- monofase 220/240 V / 50 Hz
- trifase 230/400 V / 50 Hz
APPLICAZIONI

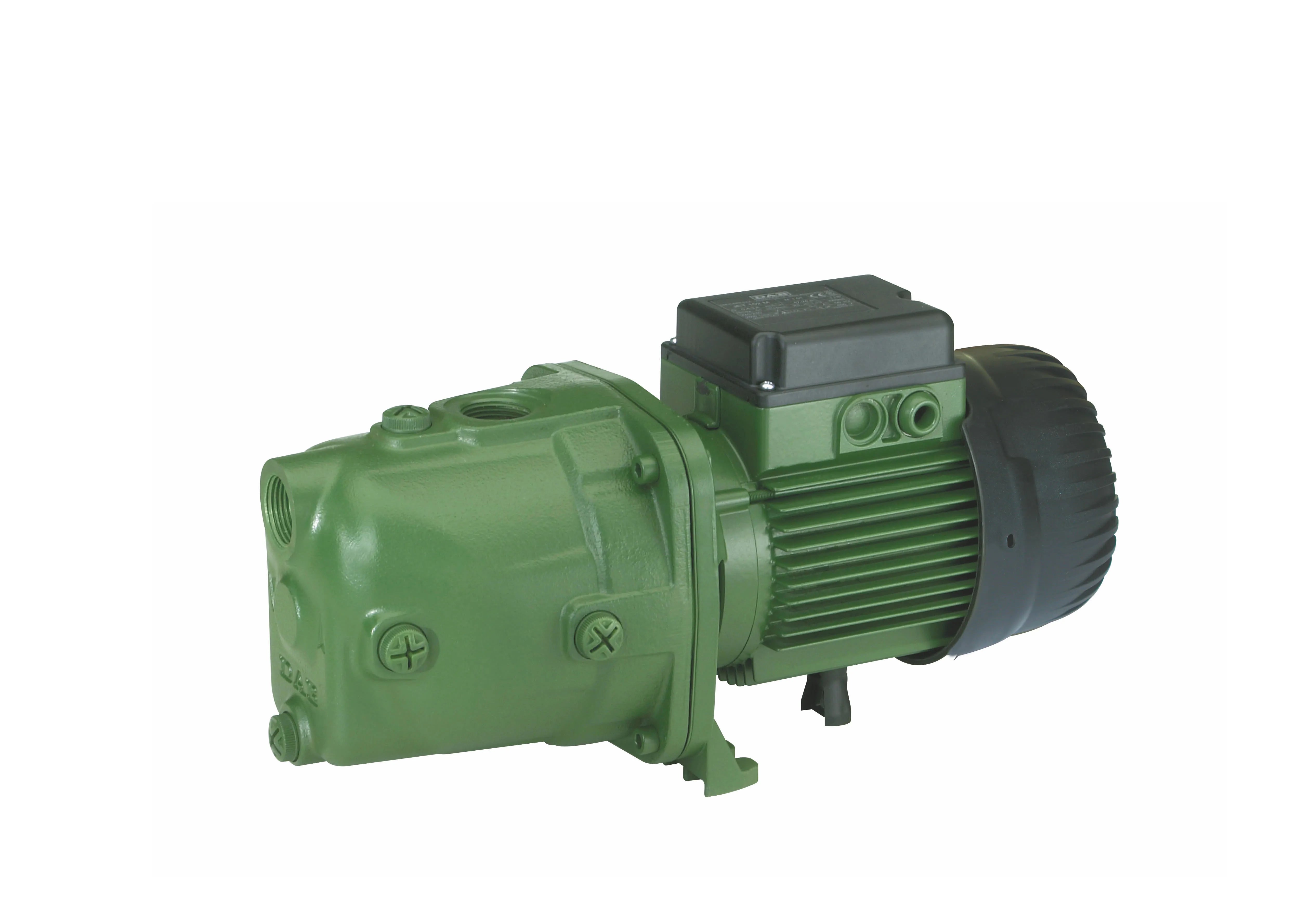

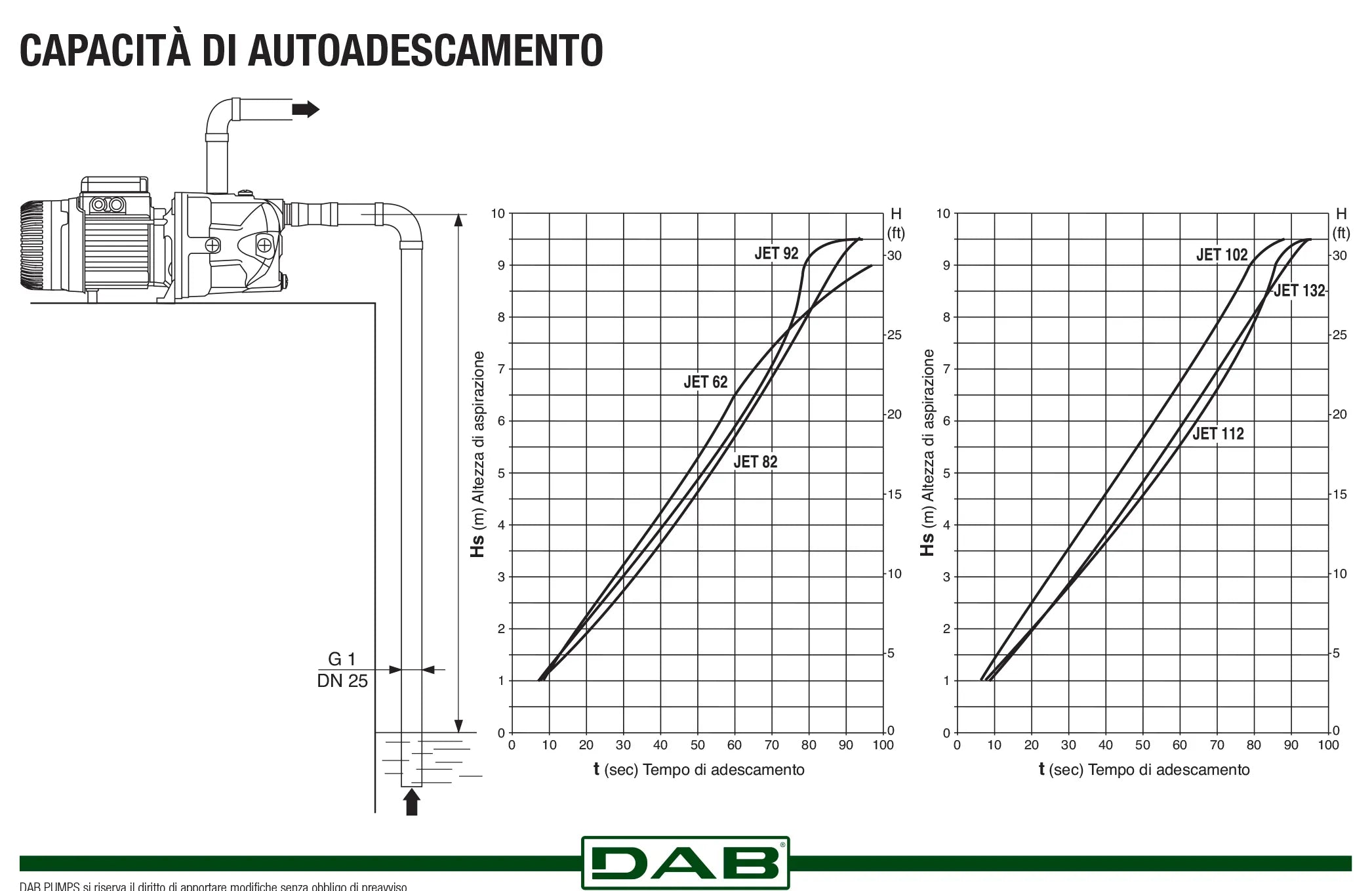

- Pompa centrifuga autoadescante con ottime capacità di aspirazione anche in presenza di bolle d’aria.
- Idonea all’utilizzo con acqua con piccole impurità sabbiose.
- Particolarmente impiegata per alimentazione idrica in impianti domestici. Adatta per la piccola agricoltura e giardinaggio, servizi industriali di entità limitata e dove è necessaria la funzione di autoadescamento.

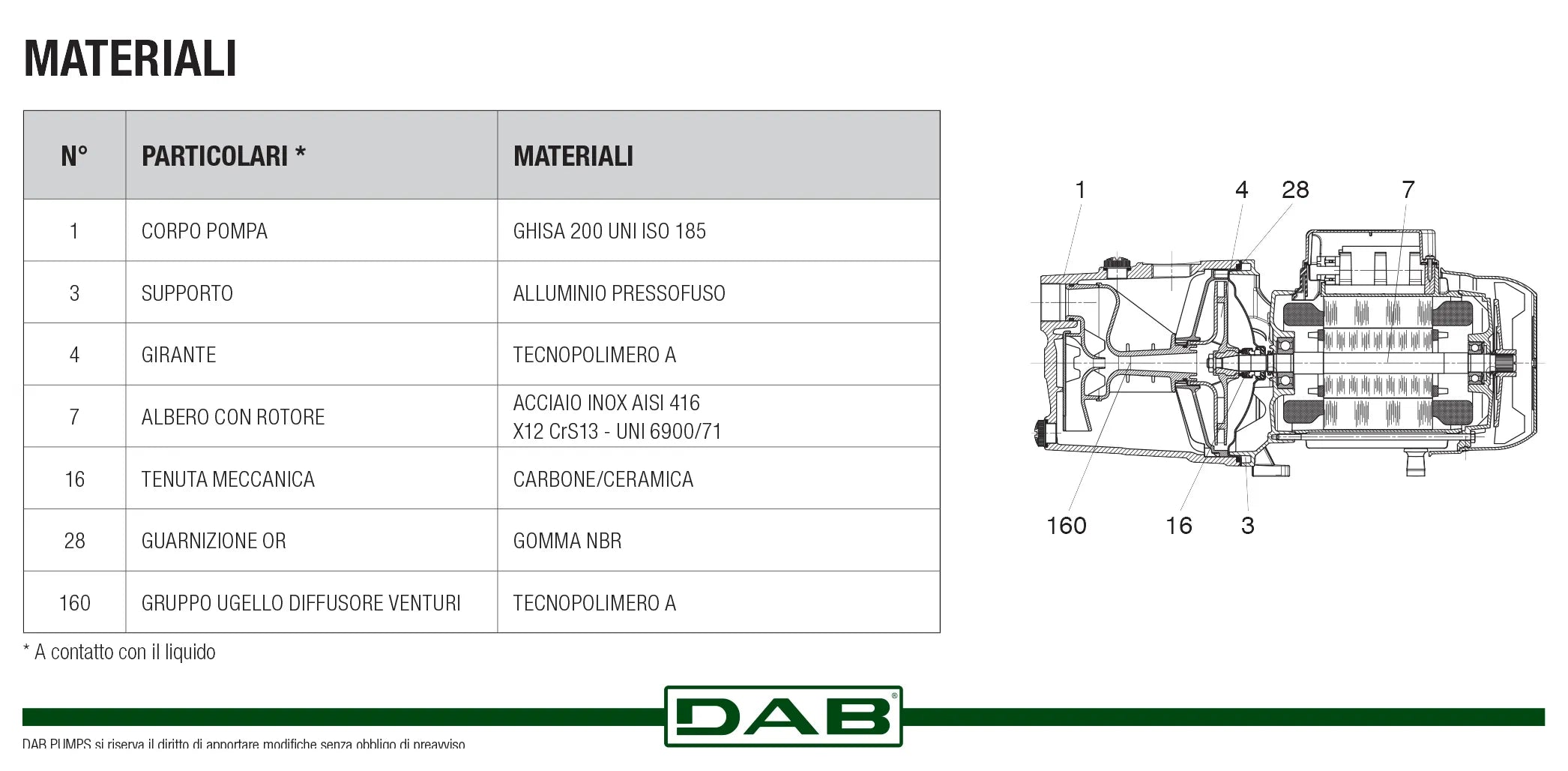

CARATTERISTICHE COSTRUTTIVE DELLA POMPA
- Corpo pompa e supporto motore in ghisa.
- Supporto motore in alluminio pressofuso.
- Girante, diffusore, tubo venturi e parasabbia in tecnopolimero.
- Anelli di rasamento in acciaio inossidabile.
- Tenuta meccanica in carbone/ceramica.
CARATTERISTICHE COSTRUTTIVE DEL MOTORE
- Di tipo asincrono, chiuso, raffreddato a ventilazione esterna.
- Rotore montato su cuscinetti a sfera ingrassati a vita e sovradimensionati per garantire silenziosità e durata.
- Protezione termo-amperometrica incorporata e condensatore permanentemente inserito nella versione monofase.
- Per la protezione del motore trifase è raccomandabile l’uso di un telesalvamotore in accordo alle norme vigenti.
- Costruzione secondo normative CEI 2-3 / CEI 61-69 (EN 60335-2-41).
